- Stock: In Stock
- Modell: ADP-019

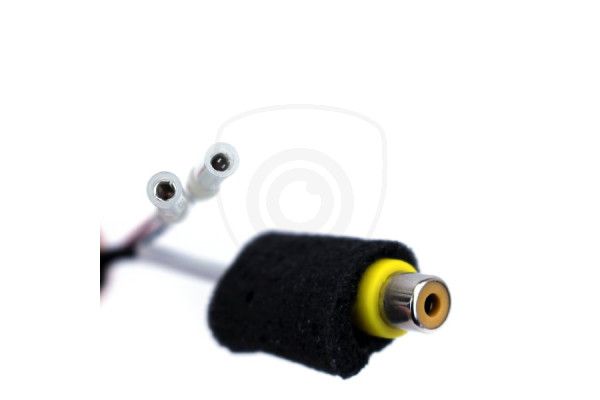

Adapter zum Anschluss einer Rückfahrkamera an einen Originalmonitor Mazda 2006 - 2014. Mit Hilfe dieses Adapters können Sie die Rückfahrkamera anschließen, ohne die Verkabelung im Fahrzeug zu beschädigen. Das Bild der Rückfahrkamera wird nach dem Einlegen des Rückwärtsgangs automatisch auf dem Originaldisplay angezeigt. Die Stromversorgung der Rückfahrkamera erfolgt über einen 4-poligen Stecker, wie im Anschlussplan dargestellt, wodurch alle Steuerfunktionen im Mediensystem des Fahrzeugs erhalten bleiben.
HINWEIS:
Das Kabel zum Anschluss der Rückfahrkamera ist ebenfalls mit einem grauen REV-Kabel ausgestattet. Wenn das Fahrzeug nicht werkseitig über einen automatischen Kameraauslöser verfügt, ist es erforderlich, +12 V Strom vom Rückfahrlicht an das REV-Kabel anzuschließen. Nach dem Anschließen startet die Rückfahrkamera, sobald Sie den Rückwärtsgang einlegen.
VOR DEM KAUF:
Bitte stellen Sie vor dem Kauf dieses Produkts sicher, dass Ihr Originalradio mit dem ausgewählten Produkt kompatibel ist. Nach dem Einbau muss die Kamera per OBD, bzw. Autodiagnostik eingeschaltet (entsperrt) werden, anhand der beigefügten Anleitung. Durch die Programmierung der Rückfahrkamera per Diagnostik geben Sie dem Radio die Information, dass es eine Rückfahrkamera eingestellt hat und diese nutzen kann. Wenn Sie Zweifel am Kauf des Produkts haben, wenden Sie sich bitte an unseren technischen Support und bereiten Sie die folgenden Informationen zum Fahrzeug vor: Marke, Modell, Baujahr, Typ des Autoradios (wenn Sie den Typ des Autoradios nicht herausfinden können, bereiten Sie ein Foto von der Vorder- und Rückseite vor und senden Sie es uns per E-Mail zu).
Der Anschlussadapter für die Rückfahrkamera passt für folgende Mazda Mediensysteme:
- 7“ Monitor mit DVD Navigation
- NB1 6,5“ Monitor mit/ohne DVD Navigation
HINWEIS: Es können nur Kameras mit NTSC-Videoformat angeschlossen werden. Falls Sie nicht über das NTSC-Format verfügen, empfehlen wir die Verwendung eines Konverters.
Kompatibilität Mazda:
| Modell | Modelljahr | System | Bildschirmdiagonale | Markt für Fahrzeugverkäufe | |
|---|---|---|---|---|---|
| ab | bis | ||||
| 5 | 2008 | 2012 | mit DVD navi | 7" | US/ CA/ BR/ JP |
| 6 Sedan | |||||
| 6 Wagon | |||||
| 6 Hatchback | |||||
| CX-7 | 2006 | ||||
| CX-9 | 2007 | ||||
| Modell | Modelljahr | System | Bildschirmdiagonale | Markt für Fahrzeugverkäufe | |
|---|---|---|---|---|---|
| ab | bis | ||||
| 2 | 2012 | 2014 | NB1 mit/ ohne navi | 6.5" | US/CA/BR/JP |
| 3 | AU/EU/US/CA/BR/JP | ||||
| 6 | |||||
| CX-5 | |||||
| CX-9 | |||||
Inkompatibilität mit Mazda-Fahrzeugen:
| Modell | Modelljahr | System | Markt für Fahrzeugverkäufe | |
|---|---|---|---|---|
| ab | bis | |||
| CX-9 | 2012 | 2014 | 4,5" Farbmonitor |
alle Märkte |
| Alle Mazda Fahrzeuge | 2011 | 2DIN SANYO TomTom (NVA-SD8110 modell) |
||
Anschlussplan Mazda:
Wie Sie eine Rückfahrkamera mit dem Originalmonitor Mazda anschließen können, können Sie als PDF herunterladen und ausdrucken.
SICHERHEITSHINWEIS:
Trotz dem einfachen Einbau empfehlen wir, diese Art von Geräten von einem qualifizierten Techniker einbauen zu lassen. Sie verhindern so mögliche Schäden oder Gesundheitsschäden. Konsultieren Sie vor dem Kauf unseren technischen Support oder Ihren Techniker.
