- Stock: In Stock
- Modell: ADP-014

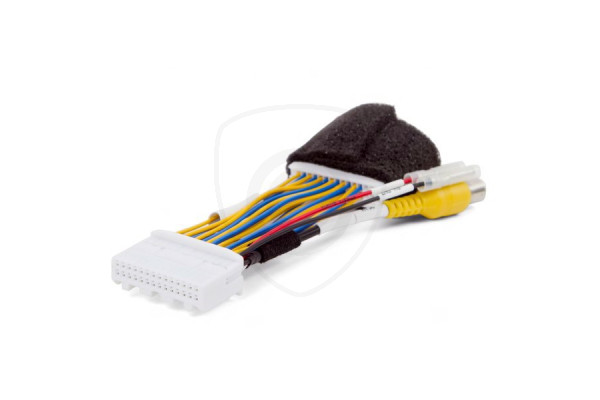

Reduktion zum Anschluss der Rückfahrkamera an die Originalsysteme Media Nav und Media Nav Evolution für Mazda. Mit Hilfe dieses Adapters können Sie die Rückfahrkamera anschließen, ohne die Verkabelung im Fahrzeug zu beschädigen. Das Bild der Rückfahrkamera wird nach dem Einlegen des Rückwärtsgangs automatisch auf dem Originaldisplay angezeigt. Die Stromversorgung der Rückfahrkamera erfolgt über einen 24-poligen Stecker, wie im Anschlussplan dargestellt, wodurch alle Steuerfunktionen im Mediensystem des Fahrzeugs erhalten bleiben.
HINWEIS:
Wenn Sie eine 6V-Rückfahrkamera haben, können Sie diese auch direkt an den 6V-Ausgang anschließen, der vom Adapter kommt. Wenn die Kamera mit 12V betrieben wird, schließen Sie sie klassisch direkt oder über ein Relais an das Rückfahrlicht an.
VOR DEM KAUF:
Bitte stellen Sie vor dem Kauf dieses Produkts sicher, dass Ihr Originalradio mit dem ausgewählten Produkt kompatibel ist. Nach dem Einbau muss die Kamera per OBD, bzw. Autodiagnostik eingeschaltet (entsperrt) werden, anhand der beigefügten Anleitung. Durch die Programmierung der Rückfahrkamera per Diagnostik geben Sie dem Radio die Information, dass es eine Rückfahrkamera eingestellt hat und diese nutzen kann. Wenn Sie Zweifel am Kauf des Produkts haben, wenden Sie sich bitte an unseren technischen Support und bereiten Sie die folgenden Informationen zum Fahrzeug vor: Marke, Modell, Baujahr, Typ des Autoradios (wenn Sie den Typ des Autoradios nicht herausfinden können, bereiten Sie ein Foto von der Vorder- und Rückseite vor und senden Sie es uns per E-Mail zu).
Der Anschlussadapter für die Rückfahrkamera passt für folgende Mediensysteme von Mazda:
- MZD Connect ohne Navigationssystem
- MZD Connect mit Navigationssystem
- BOSE
- oder anderer Hersteller des Audiosystems
HINWEIS: Es können nur Kameras mit NTSC-Videoformat angeschlossen werden. Falls Sie nicht über das NTSC-Format verfügen, empfehlen wir die Verwendung eines Konverters.
Kompatibilität Mazda:
| Modell | Modelljahr | System | Weitere Kompatibilitätsbedingungen |
|
|---|---|---|---|---|
| ab | bis | |||
| Mazda 2 | 2014 | – | MZD Connect mit OEM Navigationssystem MZD Connect ohne OEM Navigationssystem BOSE oder andere Audiosystem |
7" OEM monitor |
| Mazda 3 | 2014 | 2018 | ||
| Mazda 3 Sedan | 2014 | |||
| Mazda 6 | 2015 | – | ||
| Mazda CX-3 | 2014 | |||
| Mazda CX-4 | 2016 | |||
| Mazda CX-5 | 2015 | |||
| Mazda CX-7 | 2017 | |||
| Mazda CX-9 | 2015 | |||
| Mazda MX-5* | 2014 | |||
| Mazda Miata* | 2016 | |||
* - Die Kamera muss ausschließlich über das Rückfahrlicht mit Strom versorgt werden, da die Haupteinheit keinen Ausgang für +6 V hat.
Anschlussplan:
Wie Sie eine Rückfahrkamera mit dem Originalmonitor Mazda anschließen können, können Sie als PDF herunterladen und ausdrucken.
SICHERHEITSHINWEIS:
Trotz dem einfachen Einbau empfehlen wir, diese Art von Geräten von einem qualifizierten Techniker einbauen zu lassen. Sie verhindern so mögliche Schäden oder Gesundheitsschäden. Konsultieren Sie vor dem Kauf unseren technischen Support oder Ihren Techniker.
