- Stock: In Stock
- Modell: ADP-022

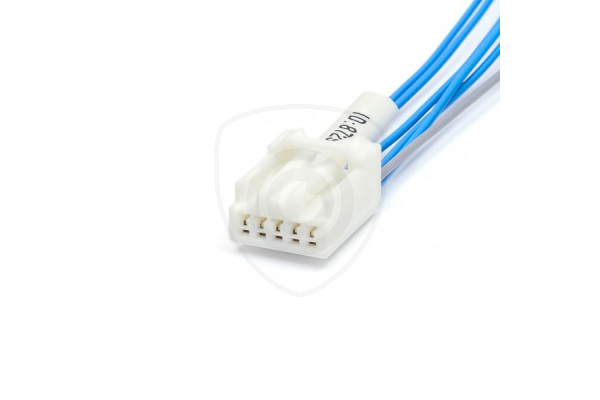

Reduktion zum Anschluss der Rückfahrkamera an die Originalsysteme MFD GEN5 und GEN6 mit Navi für Toyota. Mit Hilfe dieses Adapters können Sie die Rückfahrkamera anschließen, ohne die Verkabelung im Fahrzeug zu beschädigen. Das Bild der Rückfahrkamera wird nach dem Einlegen des Rückwärtsgangs automatisch auf dem Originaldisplay angezeigt. Die Stromversorgung der Rückfahrkamera erfolgt über einen 24-poligen Stecker, wie im Anschlussplan dargestellt, wodurch alle Steuerfunktionen im Mediensystem des Fahrzeugs erhalten bleiben.
VOR DEM KAUF:
Bitte stellen Sie vor dem Kauf dieses Produkts sicher, dass Ihr Originalradio mit dem ausgewählten Produkt kompatibel ist. Nach dem Einbau muss die Kamera per OBD, bzw. Autodiagnostik eingeschaltet (entsperrt) werden, anhand der beigefügten Anleitung. Durch die Programmierung der Rückfahrkamera per Diagnostik geben Sie dem Radio die Information, dass es eine Rückfahrkamera eingestellt hat und diese nutzen kann. Wenn Sie Zweifel am Kauf des Produkts haben, wenden Sie sich bitte an unseren technischen Support und bereiten Sie die folgenden Informationen zum Fahrzeug vor: Marke, Modell, Baujahr, Typ des Autoradios (wenn Sie den Typ des Autoradios nicht herausfinden können, bereiten Sie ein Foto von der Vorder- und Rückseite vor und senden Sie es uns per E-Mail zu).
Der Anschlussadapter für die Rückfahrkamera passt für folgende Mediensysteme von Toyota:
- Toyota EU, Asia - Aisin GEN5 DVD Navi
- Toyota US Denso GEN5 DVD Navi
- Toyota US Denso GEN6 DVD Navi
HINWEIS: Es können nur Kameras mit NTSC-Videoformat angeschlossen werden. Falls Sie nicht über das NTSC-Format verfügen, empfehlen wir die Verwendung eines Konverters.
Kompatibilität Toyota EU, Asia - Aisin GEN5 DVD Navi:
| Modell | Modelljahr | System | Modell des Autoradios | |
|---|---|---|---|---|
| ab | bis | |||
| Auris | 2006 | 2011 | EU, Asia - Aisin GEN5 DVD Navi | B9005 / B9006 |
| Avensis | 2DIN* | |||
| Camry | 2010 | B9007 | ||
| Corola | 2011 | B9005 / 2DIN* | ||
| Corola Verso | 2DIN* | |||
| Hiace | 2010 | |||
| Hilux | ||||
| LC150 | ||||
| Previa | ||||
| RAV4 | B9004 / 2DIN* | |||
| Verso | 2009 | 2DIN* | ||
| Yaris | ||||
| Toyota 2DIN* | 2012 | B9008 / B9013 / B9014 | ||
HINWEIS mit *: Toyota 2DIN-Autoradios sind einheitlich 200 x 100 mm groß. Das Modell ist auf dem Panel des Autoradios aufgeführt.
Anschlussplan Toyota:
Wie Sie eine Rückfahrkamera mit dem Originalmonitor Mazda anschließen können, können Sie als PDF herunterladen und ausdrucken.
SICHERHEITSHINWEIS:
Trotz dem einfachen Einbau empfehlen wir, diese Art von Geräten von einem qualifizierten Techniker einbauen zu lassen. Sie verhindern so mögliche Schäden oder Gesundheitsschäden. Konsultieren Sie vor dem Kauf unseren technischen Support oder Ihren Techniker.
