- Stock: Auf Lager
- Modell: CC-023
Zwei Ansichten mit nur einer kompakten Kamera

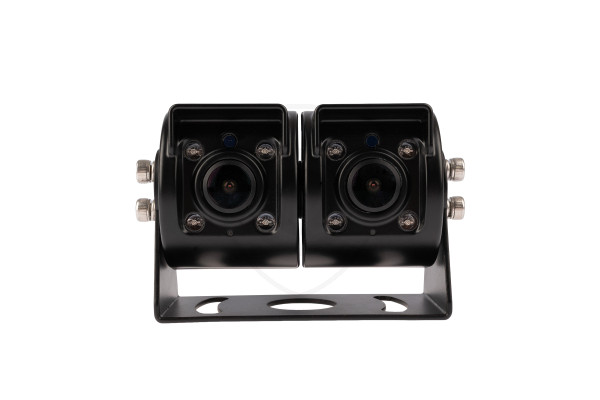

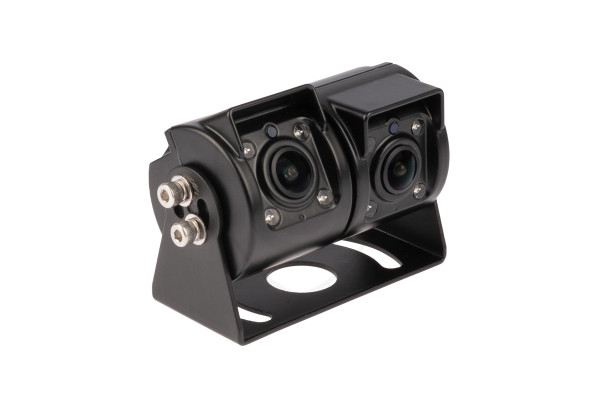

Die kompakte AHD-Doppelkamera VESTYS ist eine praktische Lösung für Fahrzeuge, bei denen zwei unterschiedliche Bereiche hinter dem Fahrzeug überwacht werden sollen. In einem kleinen Gehäuse befinden sich zwei separate Kameras, die unabhängig voneinander ausgerichtet werden können.
Dadurch müssen Sie nicht zwei separate Rückfahrkameras am Fahrzeug montieren. Eine kompakte Einheit bietet zwei separate Ansichten und benötigt nur einen Montageplatz.
Eine Optik für die Anhängerkupplung, die andere für den Anhänger
Der größte Vorteil der Doppelkamera ist die Möglichkeit, jede Optik in eine andere Richtung auszurichten. Eine Kamera kann stärker nach unten ausgerichtet werden, um damit die Anhängerkupplung oder den Bereich unmittelbar hinter dem Fahrzeug zu überwachen. Die zweite Kamera kann weiter nach hinten ausgerichtet werden und beispielsweise einen Überblick über Anhänger, Trailer oder den Bereich hinter dem Fahrzeug bieten.
Eine solche Lösung ist besonders praktisch für Wohnmobile, Transporter, Lkw und Fahrzeuge, die regelmäßig einen Anhänger verwenden. Beim Rangieren müssen Sie sich nicht zwischen einer detaillierten Ansicht direkt hinter dem Fahrzeug und einer weiter reichenden Ansicht entscheiden – Sie können beide gleichzeitig zur Verfügung haben.
Jede Kamera lässt sich separat einstellen

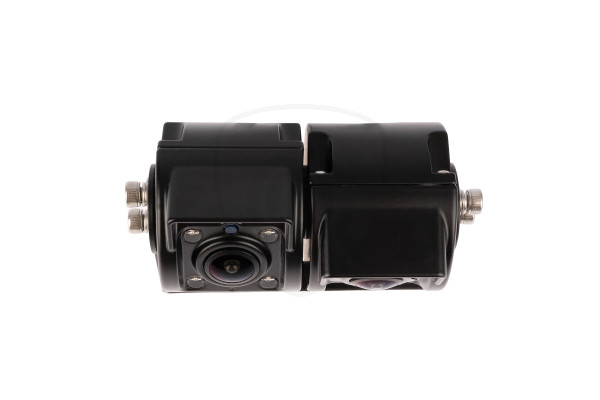

Beide Kameramodule befinden sich in einer gemeinsamen Halterung, ihre Position kann jedoch unabhängig voneinander eingestellt werden. Der Ausrichtungsunterschied zwischen den einzelnen Optiken kann etwa 80° betragen.

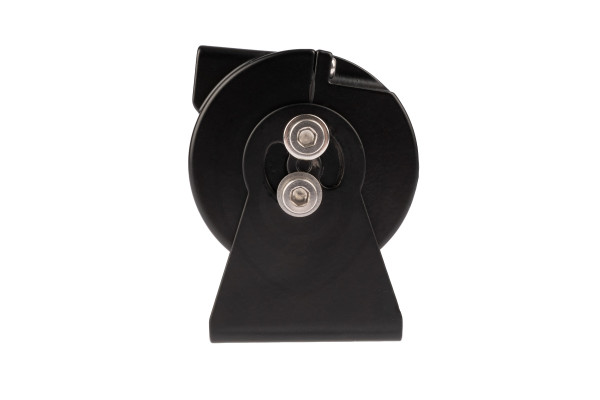

Nach dem Einstellen der gewünschten Position werden die einzelnen Kameramodule mit seitlichen Schrauben fixiert. So können Sie die Kamera an die konkrete Montagehöhe, die Fahrzeugkonstruktion und den Bereich anpassen, den Sie überwachen möchten.
Kompakte Abmessungen sparen Platz

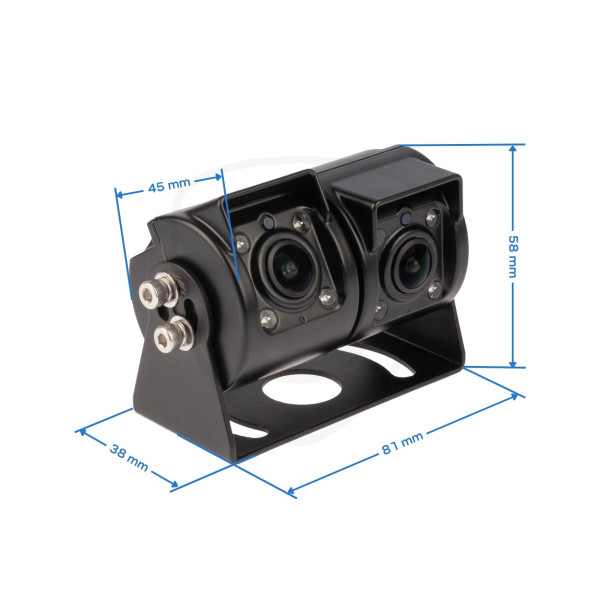

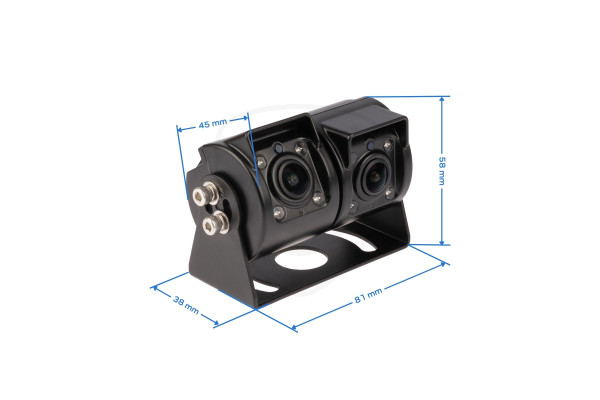

Zwei separate Kameras sind in einer sehr kompakten Einheit integriert. Die Gesamtbreite der Einheit beträgt ungefähr 81 mm und die Höhe etwa 58 mm. Die Tiefe der Montagebasis beträgt ungefähr 38 mm, während das eigentliche Kameramodul etwa 45 mm tief ist.
Die kleinen Abmessungen sind besonders dort von Vorteil, wo nicht genügend Platz für die Montage von zwei klassischen Kameras nebeneinander vorhanden ist. Statt einer doppelten Montage, zwei separater Halterungen und mehr Platzbedarf erhalten Sie zwei Kameras in einer kompakten Einheit.
AHD-Bild für präziseres Rangieren
Beide Kameras verwenden ein AHD-Videosignal, das ein hochwertiges und detailreiches Bild für präzises Rückwärtsfahren und Rangieren liefert. Die Kamera arbeitet im NTSC-Videosystem mit einer Bildfrequenz von 25 fps.
Für eine korrekte Bilddarstellung ist ein mit AHD-Kameras kompatibler Monitor erforderlich. Wenn Sie beide Optiken separat nutzen möchten, muss der Monitor über mindestens zwei geeignete Kameraeingänge verfügen oder den Anschluss mehrerer Kameras unterstützen.
Sichtwinkel jeder Optik bis zu 140°
Jede Kamera bietet einen Sichtwinkel von ungefähr 140°. In Kombination mit der unabhängigen mechanischen Einstellung können Sie zwei unterschiedliche Ansichten erzeugen, je nachdem, welchen Bereich Sie während der Fahrt oder beim Rückwärtsfahren im Blick behalten möchten.
Eine Optik kann eine detailliertere Ansicht des Nahbereichs liefern, während die andere einen größeren Bereich weiter hinter dem Fahrzeug abdeckt.
IR-Beleuchtung bei schlechten Lichtverhältnissen
Jede Kameraoptik ist mit 4 IR-LEDs zur Ausleuchtung ausgestattet. Die Lichtempfindlichkeit der Kamera beträgt ungefähr 0,01 Lux, wodurch auch bei schlechteren Lichtverhältnissen ein brauchbares Bild erhalten bleibt.
Die Beleuchtung schaltet sich bei schlechteren Lichtverhältnissen automatisch ein.
Zwei separate 4-PIN-Ausgänge

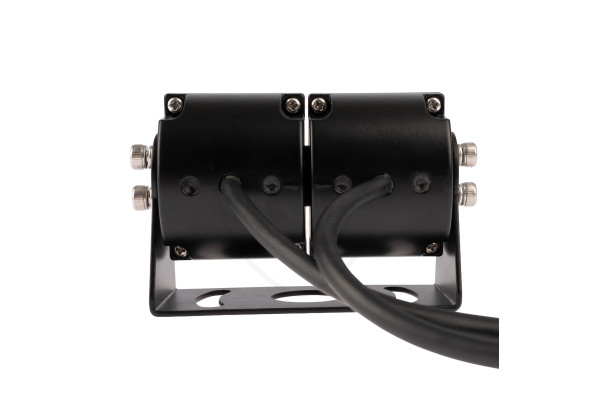

Obwohl sich beide Kameras in einem Gehäuse befinden, liefert jede ein separates Videosignal. Mithilfe des mitgelieferten Verbindungskabels erhalten Sie zwei separate 4-PIN-Kameraanschlüsse.
So können Sie jede Optik an einen eigenen Kameraeingang des Monitors anschließen. Bei einem Monitor, der die Anzeige mehrerer Kameras unterstützt, können beide Ansichten gleichzeitig angezeigt oder je nach Möglichkeiten des jeweiligen Monitors umgeschaltet werden.
Für eine einwandfreie Funktion empfehlen wir hochwertige geschirmte Verlängerungskabel und einen mit AHD-Kameras kompatiblen Monitor. Wenn Sie die Kamera mit einem Monitor verbinden möchten, der einen anderen Eingang als 4-PIN besitzt, empfehlen wir ein geeignetes Adapterkabel aus unserem Sortiment.
Stromversorgung der Kamera – 12 V vom Monitor
Die Kamera ist für eine Versorgung mit DC 12 V ausgelegt und wird bei einer üblichen Installation direkt vom kompatiblen Monitor über das 4-PIN-Kamerakabel mit Strom versorgt. Daher ist keine separate Stromversorgung zur Kamera erforderlich.
Wenn jedoch ein Monitor oder Kamerasystem verwendet wird, das am Kameraausgang keine 12 V bereitstellt, oder wenn die Kamera in einem Fahrzeug mit einer anderen Spannung, beispielsweise 24 V, angeschlossen wird, muss ein geeigneter DC-DC-Wandler / 12-V-Adapter verwendet werden.
Schließen Sie die Kamera nicht direkt an eine Spannung von mehr als 12 V an. Vor der Montage empfehlen wir, die Ausgangsspannung des Monitors oder des Stromkreises zu überprüfen, an den die Kamera angeschlossen wird.
Für Wohnmobile, Transporter und Fahrzeuge mit Anhänger
Die kompakte Doppelkamera eignet sich überall dort, wo eine einzelne Ansicht hinter dem Fahrzeug nicht ausreicht. Sie ist besonders für Wohnmobile, Reisemobile, Transporter, Lkw, Nutzfahrzeuge, Maschinen sowie Fahrzeuge mit Anhänger oder Trailer geeignet.
Praktisch ist sie auch bei Fahrzeugen, bei denen Sie während der Fahrt einen angekoppelten Anhänger im Blick behalten und gleichzeitig beim Rückwärtsfahren den Bereich unmittelbar hinter dem Fahrzeug sehen möchten.
Funktionen und Parameter der Kamera:
Kameraauflösung:
Die Kamera ist in einer analogen HD-Variante (AHD) mit 1080p erhältlich. Eine Kamera mit AHD-Auflösung kann nur an einen hochauflösenden Monitor bzw. an einen Monitor mit Unterstützung für AHD-Kameras angeschlossen werden.
Hochwertige Optik und Weitwinkelansicht:
Die äußere und innere Kameralinse besteht aus Glas, was eine präzise Bilddarstellung und Widerstandsfähigkeit gegen mechanische Beschädigungen gewährleistet. Die Kameras erfassen nahezu die gesamte Parkfläche in einem Bereich von bis zu 140°.
Wasserdichtigkeit:
Die Kamera besitzt eine hohe Wasserdichtigkeit nach IP69K (vollständig staubdicht sowie beständig gegen Regen und Spritzwasser, auch unter Druck).
Robuste Ausführung:
Für die Konstruktion der Kamera werden moderne Materialien verwendet, die eine lange Lebensdauer gewährleisten. Die Kamera ist außerdem widerstandsfähig dank gehärtetem Glas, hochwertigen Dichtungen und Edelstahlschrauben mit korrosionsbeständigen Eigenschaften.
Geschirmte Kabel:
Für die Kamera bieten wir geschirmte Kabel in verschiedenen Längen zur Auswahl an. Da es sich um eine relativ lange Kabelübertragung handelt, ist die Verwendung geschirmter Kabel besonders wichtig. Kabel eines höheren Standards übertragen ein hochwertiges Bild zum Monitor und reduzieren störende Umgebungssignale. Eine geringe Kabelqualität kann zu einer schlechten Videoübertragung führen (z. B. Flackern, vollständiger Bildausfall usw.).
Anschluss der Kamera
Den Anschluss, die Vorgehensweise und illustrative Schaltbilder zum Anschließen der Kamera finden Sie in der mitgelieferten Bedienungsanleitung.
Die Abbildung zeigt einen Vorschlag für eine mögliche Anordnung der Kameras am Fahrzeug:
- Monitor
- Seitenkamera oder Kamera zur Überwachung des toten Winkels
- Rückfahrkamera
- Arbeitsscheinwerfer mit Kamera
Technische Daten
Typ: kompakte AHD-Doppelkamera
Anzahl der Kameras: 2
Einstellung: jede Optik separat
Ausrichtungsunterschied der Optiken: ungefähr 80°
Videosystem: AHD / NTSC
Bildfrequenz: 25 fps
Sichtwinkel: ungefähr 120° pro Kamera
Lichtempfindlichkeit: 0,01 Lux
Beleuchtung: 4 IR LEDs pro Optik
Stromversorgung: DC 12 V ±1 V
Anschluss: 2× 4-PIN-Kameraausgang
Breite: ungefähr 81 mm
Höhe: ungefähr 58 mm
Tiefe der Montagebasis: ungefähr 38 mm
Tiefe des Kameramoduls: ungefähr 45 mm
Farbe: Schwarz

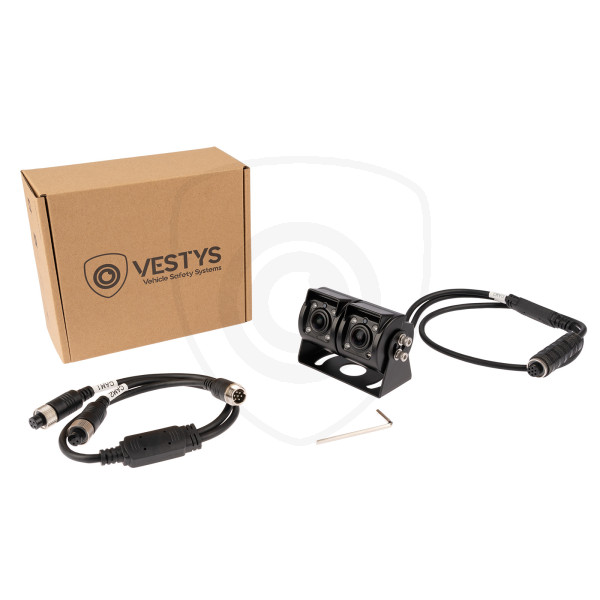

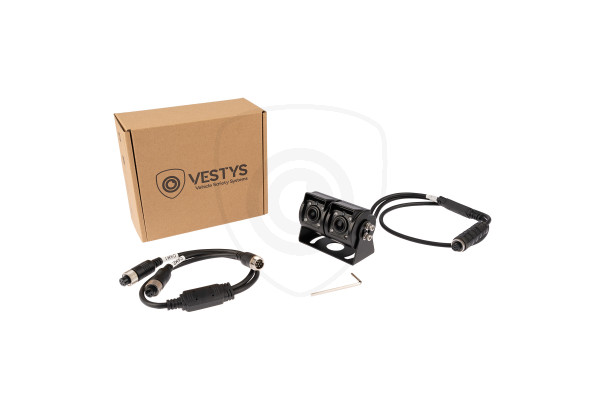

Lieferumfang der Kamera
- 1x kompakte AHD-Doppelkamera VESTYS
- 1x Verbindungskabel mit zwei 4-PIN-Ausgängen
- 1x Inbusschlüssel zum Einstellen und Fixieren der Kameraposition
- 1x Anleitung in deutscher Sprache
Wichtige Informationen vor der Bestellung
Die Kamera verwendet ein AHD-Videosignal, daher ist ein Monitor mit Unterstützung für AHD-Kameras erforderlich. Für die separate Nutzung beider Ansichten muss der Monitor über mindestens zwei kompatible Kameraeingänge verfügen oder den Anschluss mehrerer Kameras unterstützen.
Die Kamera benötigt außerdem eine Versorgungsspannung von 12 V. Bei einem kompatiblen 4-PIN-Monitor erfolgt die Stromversorgung standardmäßig direkt über das Kamerakabel. In einem 24-V-System oder bei einem Monitor mit einer anderen Ausgangsspannung muss eine geeignete Anpassung der Versorgungsspannung auf 12 V sichergestellt werden.
