- Stock: Auf Lager
- Modell: ADP-037
Das 12V 40A Schaltrelais ist für Fahrzeuge gedacht, an denen Sie eine Rückfahrkamera einbauen möchten. Ein Schaltrelais ist ein Bauteil bestehend aus einem Schalter und einer Spule (Elektromagnet), die durch Einwirkung des elektrischen Stroms in einem Stromkreis den elektrischen Strom einschaltet, oder im anderen Stromkreis den elektrischen Strom unterbricht. Bei korrektem Anschluss schaltet das Schaltrelais die Rückfahrkamera beim Einlegen des Rückwärtsgangs automatisch ein und eliminiert so Störungen durch den Generator.
Das Relais wird außerdem mit einem Sockel geliefert, mit dem Sie die Stromversorgungskabel einfach anschließen können.

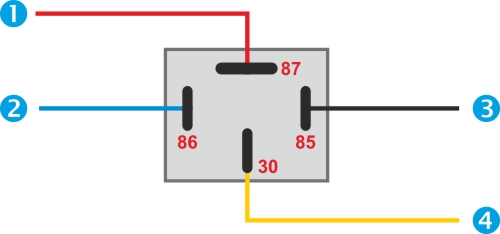

Verbindung des Schaltrelais mit der Rückfahrkamera
- Positive Spannung – vom Zigarettenanzünder anschließen
- Positive Schaltspannung - an das Rückfahrlicht anschließen
- Erdung – GND (-12V)
- Positiver Ausgangsstrom vom Schaltrelais – an die Rückfahrkamera anschließen
SICHERHEITSHINWEIS:
Wir empfehlen dringend, diese Art von Geräten von einem qualifizierten Techniker einbauen zu lassen. Sie verhindern so mögliche Schäden oder Gesundheitsschäden. Konsultieren Sie vor dem Kauf unseren technischen Support oder Ihren Techniker.
Technische Spezifikationen für Schaltrelais:
Nennspannung | 12V |
Betriebsstrom | 40A |
Elektrische Lebensdauer | 100 000 ops |
Anfänglicher Isolationswiderstand | 500MΩ |
Anzahl der Pins |
4 |
